Описание CVGAUDIO MCD-16

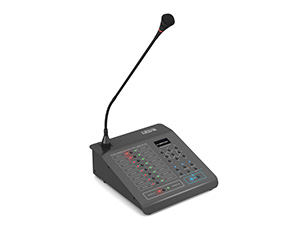

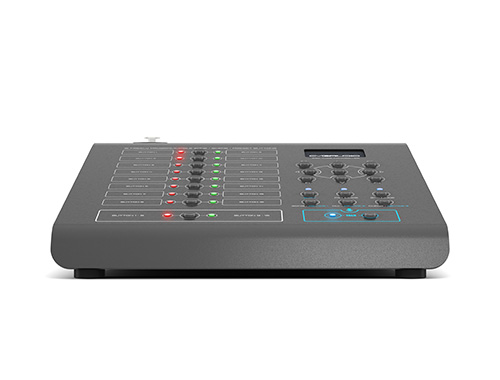

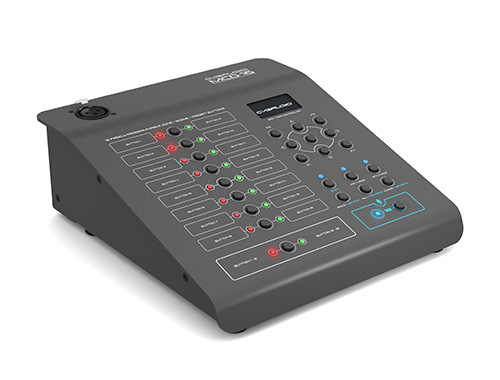

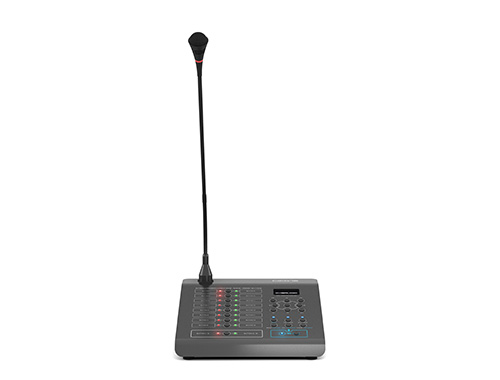

CVGAUDIO MCD-16 - профессиональная микрофонная консоль для многозонных систем коммерческого звука на базе DSP процессоров CVGAUDIO ZONER pro и MDSP. Имеет восемь кнопок для активации зон / группы зон для подачи голосового или предзаписанного сообщения. При этом у каждой кнопки предусмотрено два регистра для управления 16 зонами оповещения. С помощью изменения регистра доступна возможность активации второго состояния (активации второй зоны / группы зон / пресета). Максимальное масштабирование числа управляемых зон оповещения с помощью использования дополнительных регистров - до 32. Таким образом CVGAUDIO MCD-16 может работать совместно с CVGAUDIO ZONER pro-88A (8x8), CVGAUDIO ZONER pro-1616A (16x16), CVGAUDIO ZONER pro-88D (16x16), CVGAUDIO ZONER pro-1616D (32x32). На любую из кнопок, в любом из регистров, может быть назначена возможность подача оповещения в одну зону, группу зон, загрузка сохраненного пресета, запуск сохраненной команды или сценария. Возможна как подача “живого” сообщения в микрофон, так и запуск по нажатию TALK предзаписанного сообщения. MCD-16 имеет часы реального времени, благодаря чему предзаписанные сообщения могут быть запрограммированы на автоматический запуск в указанное время в заданные при настройке зоны. Также встроенный плеер используется в качестве генератора сигнала привлечения внимания воспроизводя записанные сигналы перед началом и по окончанию речевого оповещения. Встроенный в консоль DSP процессор позволяет тонко настроить звучание голоса, при необходимости добавить компрессии, эквализации и лимитирования для предотвращения перегрузок.
В CVGAUDIO MCD-16 встроен полнофункциональный контроллер управления ERC-1Bl (черный) ERC-1W (белый). Благодаря этого возможности устройства поистине безграничны. Можно не только управлять оповещением при работе со звуковыми процессорами, но и полностью управлять всей многозонной звуковой системой, громкостями в каждой зоне, маршрутизацией сигналов, запуском пресетов и так далее. Но и это не все, функционал ERC позволяет также управлять всем многообразием контроллеров CVGAUDIO серии DIGA, а это значит управлять внешними мультимедийными устройствами, светом, шторами, экранами и прочим оборудованием, имеющим современные интерфейсы управления.

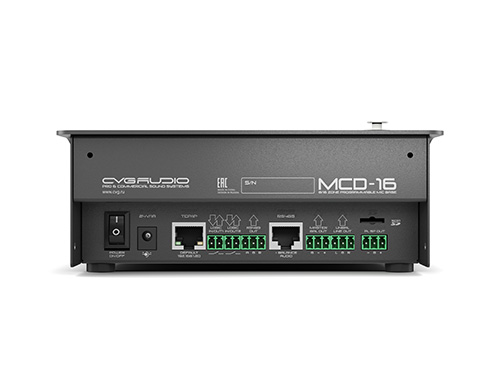

CVGAUDIO MCD-16 имеет следующие интерфейсы:
- TCP/IP с возможностью одновременной работы с 16 сетевыми устройствами
- RS485
- Logic IN/OUT 1, 2 – программируемые логические входа/выхода. Если настроен как INPUT – мониторит внешнее замыкание (кнопка, сухой контакт, контакты реле) и по событию запускает команду или сценарий. Если настроен как выход – по команде с веб интерфейса, кнопки или по таймеру отдает на каждый внешний контакт - 12V/500mA
Максимальное рекомендуемое удаление от процессора – 150 метров. При подключении через интерфейс TCP/IP используется два кабеля – CAT5E/CAT6 для TCP/IP управления и отдельный сигнальный для балансного аудио сигнала. При использовании интерфейса управления RS485 возможна передача сигналов управления и балансного аудио по одному кабелю CAT5E/CAT6. Для работы с процессорами CVGAUDIO ZONER pro необходимо использовать управление по TCP/IP. Для питания консоли используется внешний блок питания 24V/2A входящий в стандартную комплектацию устройства.
