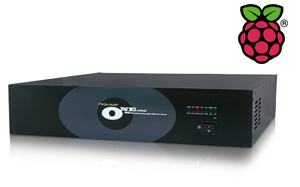

CVGaudio MCplayer ONE model B – профессиональный инновационный микшер-усилитель для систем фонового звука с возможностью внутренней установки микрокомпьютера Raspberry Pi. Это позволяет вывести функционал усилителя на новый уровень. В зависимости от установленного дистрибутива MCplayer может работать например как:
- мультимедийный многофункциональный центр с возможностью проигрывания музыки и видео с локальных и удаленных сетевых ресурсов, воспроизведения интернет радио, внешних подключенных к усилителю USB или сетевых NAS накопителей и управления всем этим с телефона или планшета. Также доступно управление посредством традиционных клавиатуры-мыши. В усилителе предусмотрено подключение внешнего HDMI контрольного монитора, который также может использоваться для воспроизведения видео контента.
- удаленный плеер-клиент для подключения к услугам, предоставляемым поставщиками контента с возможностью удаленного обновления контента, удаленного управления воспроизведением, получением статистики проигрывания и так-далее. На данный момент подобные услуги предлагают огромное количество компаний и у большинства из них есть софтверные решения, написанные именно под Raspberry Pi.
Усилитель имеет стандартное посадочное место для внутренней установки микрокомпьютера Raspberry Pi, стабилизированный источник питания, разъем для аудио выхода микрокомпьютера и HDMI аудио-видео выход с возможностью трансляции подключения на заднюю панель усилителя. По умолчанию микшер-усилитель поставляется без встроенного компьютера, но по требованию мы может комплектоваться его моделями Raspberry Pi 2 / 3 model B. Помимо звукового сигнала с микрокомпьютера к MCplayer ONE model B может быть подключен один внешний источник звука линейного уровня (ноутбук, mp3 плеер и так далее) и один микрофон оповещения. Линейным вход выполнен на разъемах 2RCA, имеет индивидуальную настройку чувствительности и двухполосный эквалайзер (совместно с аудиосигналом с встроенного микрокомпьютера). Выбор активного входа (aux in или встроенный компьютер) осуществляется с помощью селектора на обратной стороне корпуса усилителя. Микрофонный вход выполнен на универсальном комбо-разъеме XLR/TRS, имеет возможность активации приоритета над линейными звуковыми сигналами (AUX IN и звуковой выход встроенного компьютера) и подключением фантомного питания для конденсаторных и электретных микрофонов. Микрофонный вход имеет индивидуальную настройку чувствительности и двухполосный эквалайзер.

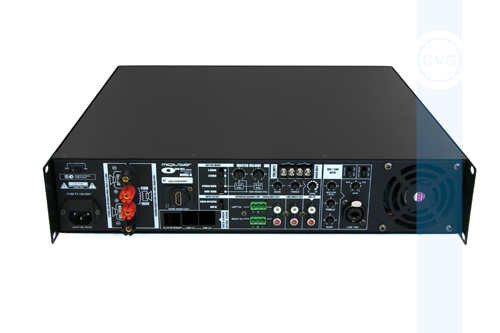

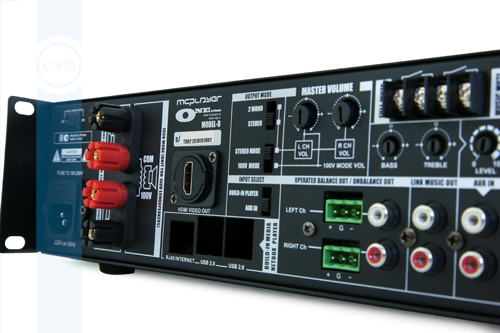

Для подключения внешних дополнительных усилителей мощности и других активных звуковых устройств усилитель имеет два выхода – LINK MUSIC OUT (звуковой сигнала с линейного входа и встроенного микрокомпьютера RP) и OPERATED OUT (суммарный звуковой сигнал от всех входов, после предусилителя). На задней панели усилителя имеется селектор выбора работы – 100W / low-impedance. В низкоомном режиме MCplayer model B работает как полноценный стереофонический двухканальный усилитель. В 100V режиме акустические системы подсоединяются как при Bridge подключении (левый и правый спикерные каналы суммируются). MCplayer ONE model B имеет мощность 80W в 100V режиме и 2x50W (при нагрузке 8ohm) / 2x75W (для 4ohm нагрузки). При низкоомном подключении корректный диапазон сопротивления нагрузки на каждый канал усилителя - от 4-х до 16ohm. Для подключения к пожарной системе аварийного оповещения предусмотрены управляющие контакты EXT.MUSIC MUTE и FULL MUTE. Первые контакты при замыкании приглушат линейным вход AUX IN и звуковой сигнал с встроенного микрокомпьютера. Замыкание вторых контактов приглушает дополнительно к описанным выше и сигнал в микрофонного входа. MCplayer ONE model B выполнен в металлическом корпусе с алюминиевой лицевой панелью. Кронштейны для установки в рековый шкаф входят в комплект поставки устройства. Все управление усилителем кроме кнопки включения и светодиодной индикации режимов работы вынесено на заднюю панель, что ограничивает возможность не санкционированного изменения настроек.
Отличное качество исполнения, продуманная до мелочей схемотехника и функционал, позволяющий использовать MCplayer ONE model B как законченное решение для создания систем фонового звука с возможностью удаленного сетевого управления и обновления контента – делает данное устройство идеальным решением для систем фонового звука в торговых и общественных помещениях. На данный момент CVGaudio MCplayer ONE - единственное существующее на рынке устройство, в котором усилитель совмещен с полнофункциональным сетевым плеером.
Артикул | CVGaudio MСplayer ONE model B |
---|---|
Тип | Микшер-усилитель с возможностью внутренней установки сетевого аудио-видео плеера на базе Raspberry Pi |
Серия | MСplayer ONE |
Мощность | 2x50W (8ohm), 2x75W (4ohm) / 80W/100V |
Speaker output | Stereo (L/R), 2 mono, 100V – in Bridge mode |
Частотный диапазон | 20-20000Hz-3dB(4-16ohm), 80-18000Hz-3dB |
Distortion (TDH) | <0.3% на 1kHz, 1/3 rated output power |
S/N ratio | Line in-74dB / MIC in-72dB |
Входы | Посадочное место для внутренней установки Raspberry Pi, подключение AUDIO сигнала от RP через разъем minijack 3,5mm, дополнительный AUX IN (2RCA), MIC IN (XLR / TRS Jack 6,3mm) c фантомным питанием и включением приоритета |
Выходы | HDMI AV OUT – вывод от встраиваемого микрокомпьютера на заднюю панель, MUSIC LINK OUT (2RCA), OPERATED OUT (2RCA) |
Встроенный модуль источника сигнала |
Сетевой мультимедийный плеер на базе микрокомпьютера Raspberry Pi 2/3, предусмотрено посадочное место, стабилизированное питание, аудио и видео подключение |
Чувствительность Mic Input | 6mV |
Чувствительность Aux Input | 250mV |
Регуляторы тембра (2 EQ раздельно для линейных и микрофонных входов) |
BASS +/- 10dB на 100Hz TREBLE +/- 10dB на 10kHz |
Электропитание | 220V AC 50-60Hz |
Электропотребление | Max – 300W |
Защита | Перезагрузка, перегрев, короткое замыкание, предохранитель по питанию |
Предохранитель | T3,15A |
Габаритный размер корпуса | 440х92х330mm (2U – крепление опционально) |
Вес | 10,3kg |
