Описание CVGaudio T-20/16

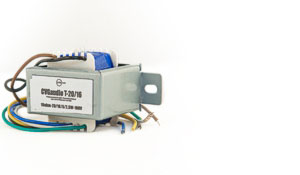

Понижающий трансформатор CVGaudio T-20/16 предназначен для подключения 16ohm акустических систем к 100V трансляционной линии. Трансформатор имеет четыре отвода различной мощности и позволяет подключить динамик на 20/10/5/2,5W в 100V режиме. Корпус трансформатора имеет две ножки с отверстиями для фиксации к корпусу акустической системы или любой другой поверхности. Трансформатор имеет отличное качество и не вносит ощутимых искажений в звучание системы. Рекомендуемая мощность подключаемой акустической системы – 30-50W (16ohm). Напомним, что для корректной работы трансляционной системы, необходимо чтобы мощность всех динамиков (соответственно трансформаторов) была меньше мощности усилителя. Все акустические системы (все трансформаторы) подключаются параллельно. Таким образом, например, с трансляционным усилителем 120W/100V, Вы можете использовать до 6-ти громкоговорителей с трансформаторами CVGaudio T-20/16 установленными на мощность 20W/100V.
Трансформаторы поставляются с кабельными отводами длиной 15см, окончания для подключения зачищены и луженые. Для удобства подключения все кабельные отводы имеют различный цвет. Со стороны подключения к динамику (8ohm) – это коричневый и черный кабели. Коричневый – (+), черный – (-). Со стороны подключения к усилителю – это черный (-) и четыре цвета (+ / мощности) – зеленый (2,5W), белый (5W), синий (10W), желтый (20W). Таким образом Вам необходимо выбрать пару к черному (COM) отводу с необходимой Вам мощностью.
Технические характеристики
Артикул |
CVGaudio T-20/16 |
Название |
Понижающий акустический трансформатор для подключения 16ohm АС к 100V линии |
Импеданс подключаемых АС |
16ohm |
Мощности (отводы трансформатора) |
20W (желтый) / 10W (синий) / 5W (белый) / 2.5W (зеленый) – 100V |
Расстояние между крепежными отверстиями на трансформаторе |
63mm (диаметр 4mm) |
Габариты |
66mm x 40mm x 35mm |
Вес |
350g |
